鐵路G網GSM-R  4M

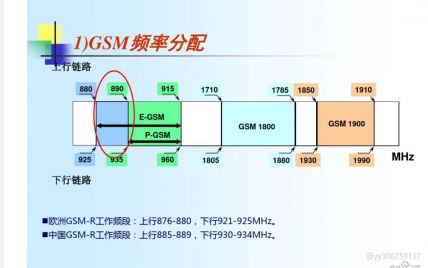

歐洲GSM-R工作頻段：上行876-880，下行921-925MHz

中國GSM-R工作頻段：上行885-889，下行930-934MHz

用于中國移動鐵路無線基站通信、鐵路對講機系統通信。

室內覆蓋系統

正式站房新設GSM-R室內覆蓋系統,該系統由信號源、分布系統、配套設施等組成。

1.信號源

本工程新設數字光纖直放站設備,通過耦合九江站GSM-R基站信號作為站房室內覆蓋系統的信號源。

本工程在九江站信號樓通信機械室內設置數字光纖直放站近端機,耦合既有GSM-R基站信號;在九江站房通信機械室內設置數字光纖直放站遠端機。

1.1遠端機(UPS不小于6小時)與近端機詳細參數：

（1）工作頻率范圍：上行：885-889MHz，下行：930-934 MHz；

（2）工作帶寬：4MHz；

（3）噪聲系數：2單射頻輸出口的設備上行噪聲系數小于等于4dB。雙射頻輸出口的設備上行噪聲系數小于等于7.5dB；

（4）傳輸時延：≤ 15μS；

（5）工作溫度：-25℃～+55℃；

（6）環境濕度：≤95％；

（7）MTBF：≥140000小時；

（8）抗振動：各向3g，5～55 Hz；

（9）抗沖擊：35g 1000次（40-80次/分鐘）；

2.無源器件

 站房GSM-R室內覆蓋系統無源器件包括三功分器、耦合器(6dB、7dB和10dB等),將站房通信機械室光纖直放站遠端機的功率分配至各個天線,以滿足各天線輸出功率要求。

本工程無源器件頻率適用范圍包括885~889MHz和930~934MHz;阻抗為50Ω;功率容量不小于200W。

3.饋線

本工程室內覆蓋系統采用的線纜主要包括1/2"跳線和7/8"射頻同軸電纜。其頻率適用范圍包括885~889MHz和930~934MHz;阻抗為50Ω;外護套使用低煙無鹵阻燃材料。

4.天線

本工程室內覆蓋系統采用室內全向天線和室內定向天線2種天線。其頻率適用范圍包括885~889MHz和930~934MHz;輸入阻抗為50Ω;極化方式為垂直極化;功率容量不小于50W。

全向天線覆蓋半徑按15m考慮,天線口輸出功率按10dBm左右控制;定向天線覆蓋距離按100m考慮,天線口輸出功率按21dBm左右控制。
