隧道手機信號覆蓋系統

一、項目簡介

1.1隧道移動通信覆蓋系統：什么是隧道移動通信覆蓋

隧道覆蓋是針對隧道用戶群（主要是進入隧道的工作人員）、用于改善建筑物內移動通信環境的一種成功的方案，近幾年在全各地的移動通信運營商中得到了廣泛應用隧道覆蓋系統為上述問題提供了較佳的解決方案。

其原理是利用隧道天線分布系統將移動基站的信號均勻分布在隧道所需角落，從而保證隧道區域擁有理想的信號覆蓋。隧道覆蓋系統的建設，可以較為全面地改善隧道內的通話質量，提高移動電話接通率，開辟出高質量的隧道移動通信區域。

1.2什么要建設隧道覆蓋系統

隧道建設設計施工時應急通信，方便聯系外界，提高工作效率。

1.4實現隧道覆蓋的方法

實現隧道覆蓋的技術方案可分為三種：

  微蜂窩有線接入方式

     是以隧道微蜂窩系統作為隧道覆蓋系統的信號源，即有線接入方式。適用于覆蓋范圍較大且話務量相對較高的建筑物內，在市區中心使用較多，解決覆蓋和容量問題。

  宏蜂窩無線接入方式

     是以室外宏蜂窩作為隧道覆蓋系統的信號源，即無線接入方式。適用于低話務量和較小面積的隧道覆蓋盲區，在市郊等偏遠地區使用較多。

  直放站（Repeater）

在室外站存在富余容量的情況下，通過直放站（Repeater）將室外信號引入隧道的覆蓋盲區。

以上幾個方案，前2個需要運營商資源，申請周期長，設備的費用也昂貴。隧道施工時間緊張，不現實。

最經濟、最靠譜、最適合做長距離覆蓋系統的是移動通信直放站系統。

  直放站（Repeater）

在室外站存在富余容量的情況下，通過直放站（Repeater）將室外信號引入隧道的覆蓋盲區利用微蜂窩解決隧道問題也存在很大的局限性。建設微蜂窩的設備投入與工程周期都較大，只適合在話務量集中的高檔會議廳或商場使用。在這種情況下，直放站（Repeater）以其靈活簡易的特點成為解決簡單問題的重要方式。直放站不需要基站設備和傳輸設備，安裝簡便靈活，設備型號也豐富多樣，在移動通信中正扮演越來越重要的角色。

直放站的應用場合主要有以下幾種

  擴大服務范圍，消除覆蓋盲區；

  在郊區增強場強，擴大郊區站的覆蓋；

  沿高速公路架設，增強覆蓋效率；

  解決隧道覆蓋；

  將空閑基站的信號引到繁忙基站的覆蓋區內，實現疏忙。使用微蜂窩和直放站的比較：

1.5隧道覆蓋系統的組成

隧道覆蓋系統主要由信號源和信號分布系統兩部分組成。

信號源

一般由室外接收器接收室外基站的某個分區的信號。

信號分布系統

信號分布系統一般由無線通信直放站、饋線、功分器、耦合器、定向覆蓋天線，干放等組成，部分信號源差的地方可用信號放大前置機，以達到最高利用設備的性能。

1.6信號源提取的幾種方法

    直放站做信號源

1. 通過直放站的施主天線直接從附近基站提取信號；

    直放站做信號源

通過直放站的施主天線直接從附近基站提取信號

室外接收器

1.7分布的基本方式

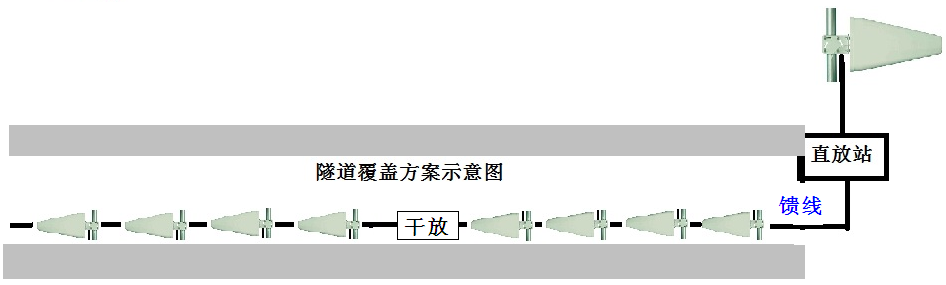

1. 無源天饋分布方式

    通過無源器件和天線、饋線，將信號傳送和分配到隧道所需環境，以得到良好的信號覆蓋。

2. 有源分布方式

    通過有源器件(有源集線器、有源放大器、有源功分器、有源天線等)和天饋線進行信號放大和分配。

3. 光纖分布方式

 主要利用光纖來進行信號分布。適合于大型和分散型隧道環境的主路信號的傳輸。

4. 泄漏電纜分布方式

信號源通過泄漏電纜傳輸信號，并通過電纜外導體的一系列開口，在外導體上產生表面電流，從而在電纜開口處橫截面上形成電磁場，這些開口就相當于一系列的天線起到信號的發射和接收作用。它適用于隧道、地鐵、長廊等地形.

幾種信號分布的比較

總的來說，信號分布系統根據覆蓋區域的具體情況，組合無源、有源、光纖、泄漏等方式，進行綜合性的分析。在實際使用中，隧道分布系統可使每個微蜂窩覆蓋范圍增至幾十層樓左右；如果加裝干線放大器，覆蓋范圍還可大幅度增加。一個完備的隧道分布系統應能夠通過一個特定的接口，取得基站的下行信號，均勻地分布到指定場所的每一處。同時，又將這場所的每一處的基站上行信號收集到后，均勻地送達特定的接口。

1.8覆蓋系統的工程建設

隧道覆蓋系統的建設首先做好準備工作是指由技術人員對建筑物外部的無線信號進行測試，確定接收位置的信號類型，從而采用相應的設備。

原則：

為了保證效果，單套系統不超過800米。

為了保證信號質量，續延串接的系統不大于3級。

控制上行功率，不干擾基站！

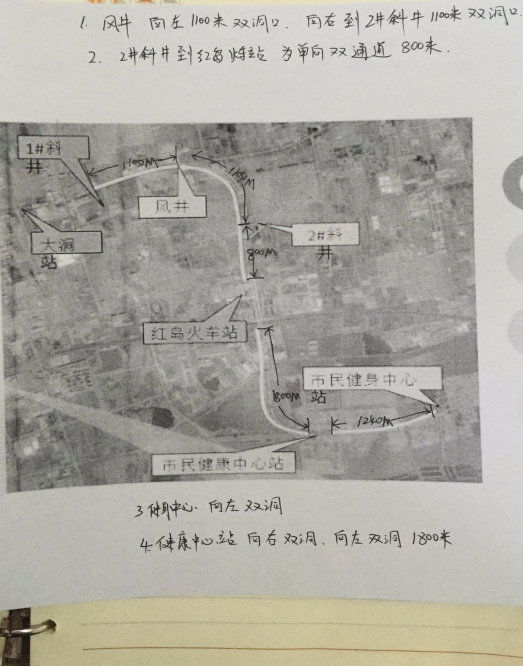

圖紙宏觀勘察：

注意長度、彎道、風井、安全出口井等，這是為引進信號源的關鍵信息。

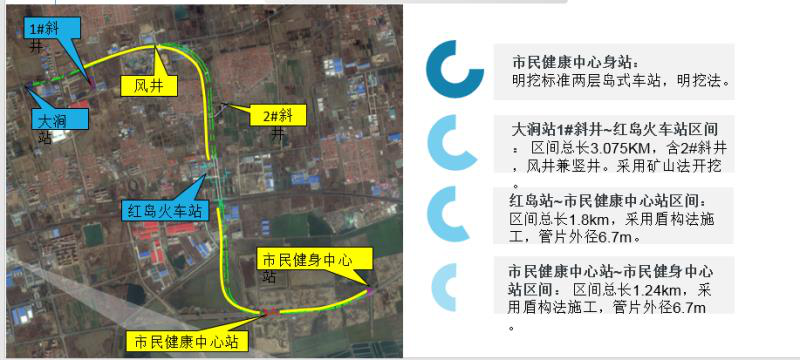

宏觀拆分，800米一段

系統分套后如下圖：

有井的地方都不放過，往下拉施主天線(BS)

經過放大后可以往隧道2頭擴散，但是總中繼數不超過3級。

安裝工作指根據設計文件進行工程施工和安裝，在所有準備工作就緒后，一般在３周之內可開通系統。

安裝工作指根據設計文件進行工程施工和安裝，在所有準備工作就緒后，一般在３周之內可開通系統。

設計考慮因素

  信號源

    場強分布

    上行信噪比

    互調干擾

    上下行平衡

    傳輸和分配損耗

    施工難度

    造價

  場強分布的一般設計標準

隧道覆蓋系統的可行性研究

無源天饋系統！性價比高！

構成隧道分布系統的主要設備是：饋線、天線、干線放大器、延長放大器以及耦合、功分等無源器件。在系統設計上主要考慮的是能量分配以及線路損耗的問題。

線損：

線損很大一個因素在于傳輸?shù)念l率。頻率越高，線損越大！線損與頻率如下圖：

同樣是移動聯通2G，DCS1800MHZ與GSM900MHZ相差4DB。

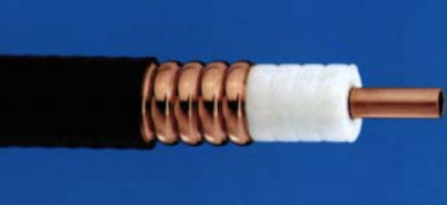

成本考慮，選擇1/2 標準饋線：

執行國家標準：50歐姆-12 ；

特點：與射頻信號系統設備匹配，衰減小，信號強。

傳輸距離：根據算法與本司的實戰經驗，一臺XG-530H無線直放站可以傳輸800米。

該線材由中國移動通信研究所設計，亨鑫、漢勝等線纜加工企業生產，工藝為銅包錫，金屬皮層自導管，具有防火阻燃作用。

  上行信噪比

手機信號直放站也屬于放大器的類別，會放大信號，也會放大噪音。在長距離信號覆蓋的項目，把握好一個原則很重要：那就是“中繼不要超過3級！”

系統設計中,一套XG-530傳輸800來計算，800X3=2400米。最長不要超過2400米，當然，考慮到做線工藝、隧道筆直程度，該數據3套2000米比較合理。

技術依據：基站的白噪聲為-120dBm，為了保證接收機的靈敏度，需要設置上行增益，使上行鏈路的總輸入噪聲小于-120dBm。

如：基站輸出P＝43dBm，輸入到直放站為-40dBm，即有效路徑損耗為83dB，那么直放站的上行增益設置一定要小于83 － 后極總的噪聲系數

如只有直放站是有源器件，噪聲系數為5dB，增益應設為小于78db;

如增益設為80，直放站總的噪聲-115dBm(白噪聲＋噪聲系數)，在輸出口變?yōu)?35dBm，經過83dB的有效路徑損耗輸入到基站為-118dBm，大于源噪聲-120dBm, 使基站接收機靈敏度降低2dB。

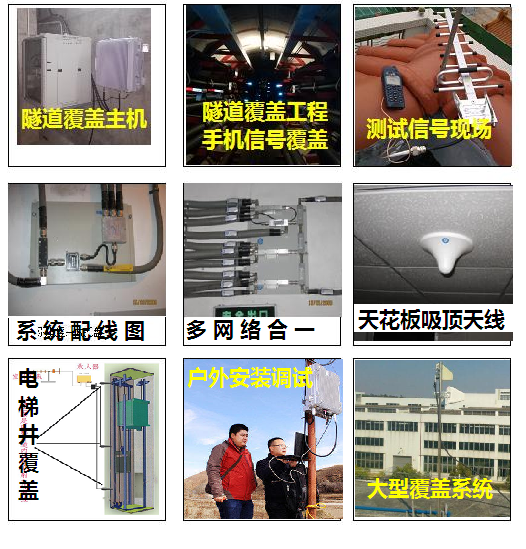

隧道覆蓋所需設備與器件

  工程勘測設計

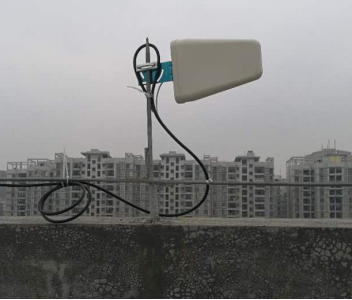

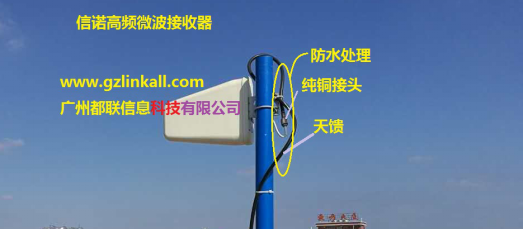

信號源選擇：室外接收器（施主天線）

地面安裝2-3米，天線方向由測試儀器選定，立桿穩固、防止被風吹動而導致方向變化。

室內覆蓋：以定向為主！

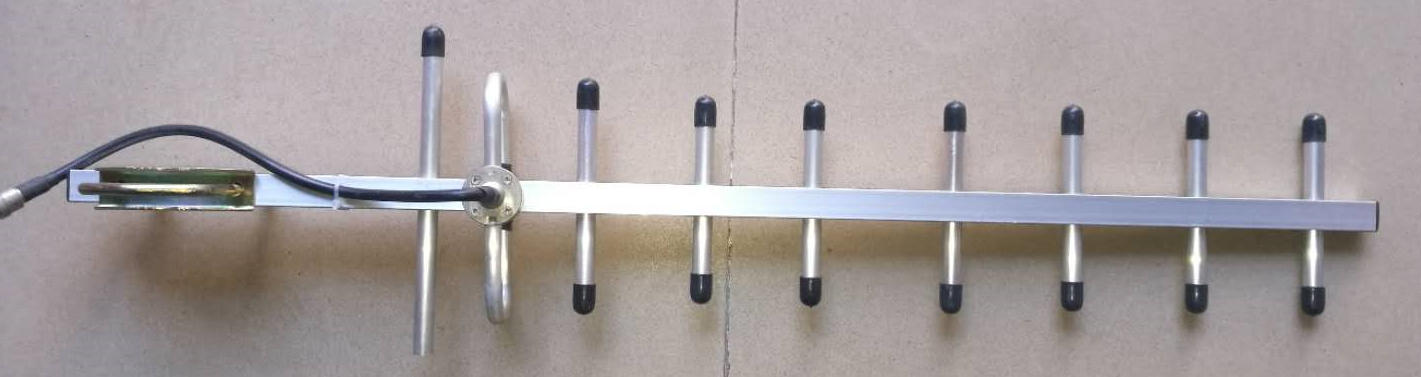

定向天線分好多種：八木（常見）、板狀天線、對數周期天線、基站天線等。

隧道空間小，應考慮到體積以及方便安裝，八木天線市場上出售的增益太小，可以找專業的廠家定制高增益的天線型號。

線路的連接

主要有功分器、耦合器、饋線連接器

京信耦合器

京信二功分

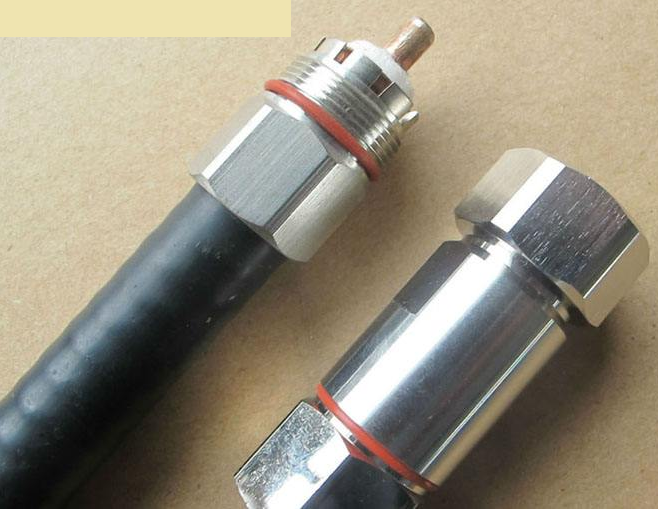

饋線連接器

覆蓋天線及固定

頂上固定支架

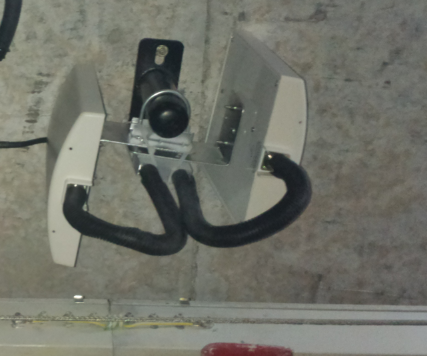

隧道定向覆蓋天線

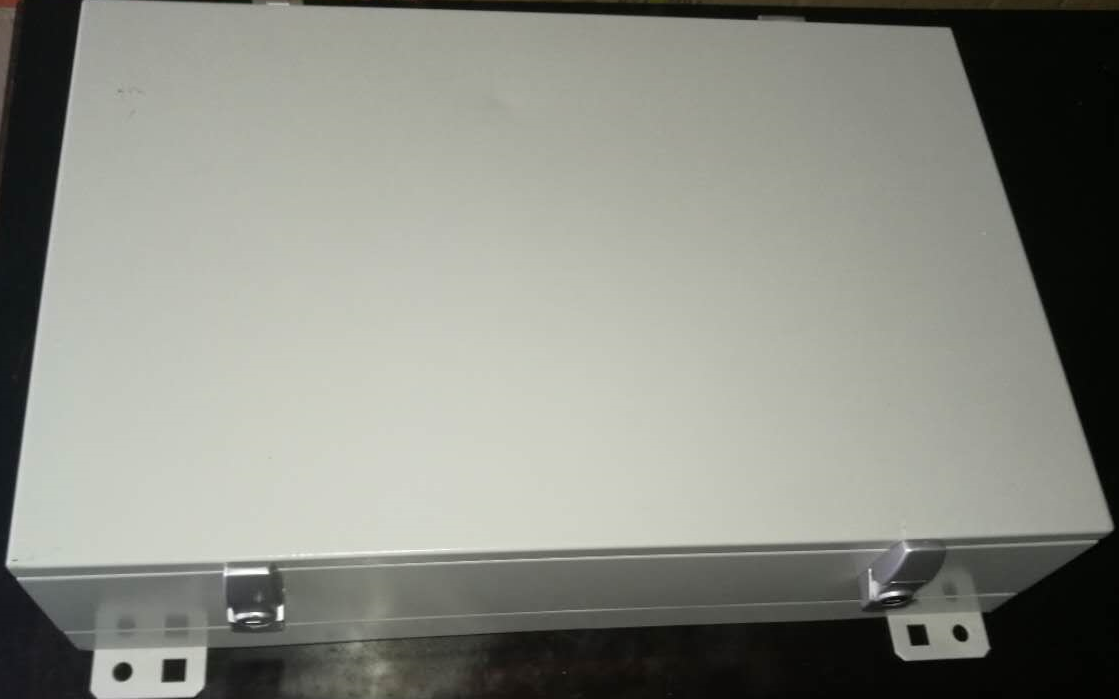

XG-530H移動通信直放站(隧道專用）

  覆蓋舉例

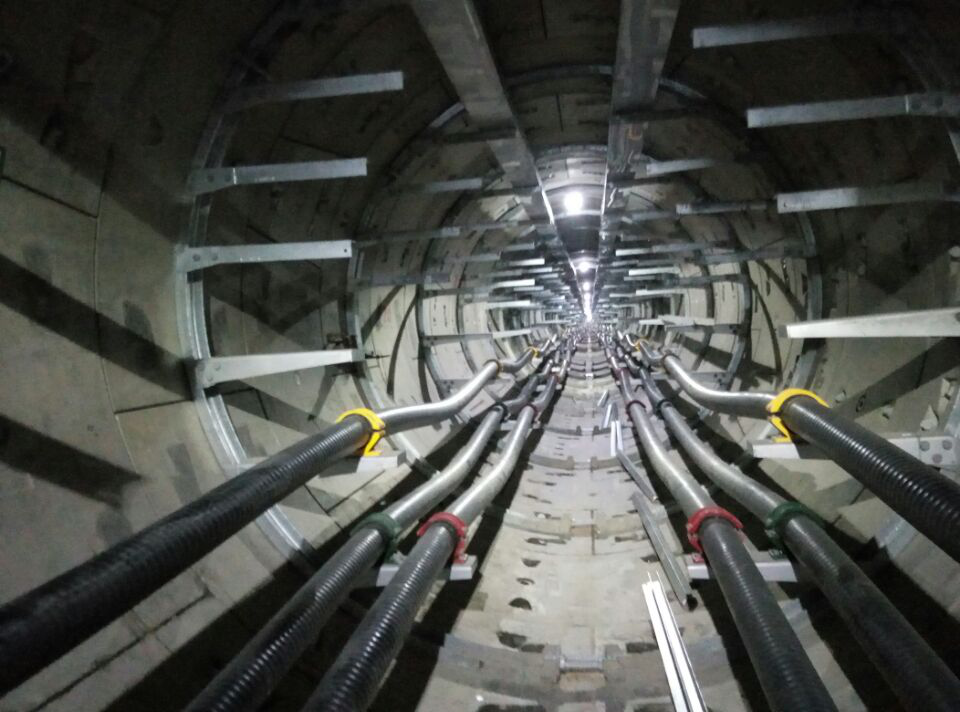

1.電網綜合管廊

隧道相對較窄，有金屬支架、彎曲（左右、上下），有些為多層隧道。

2.交通隧道

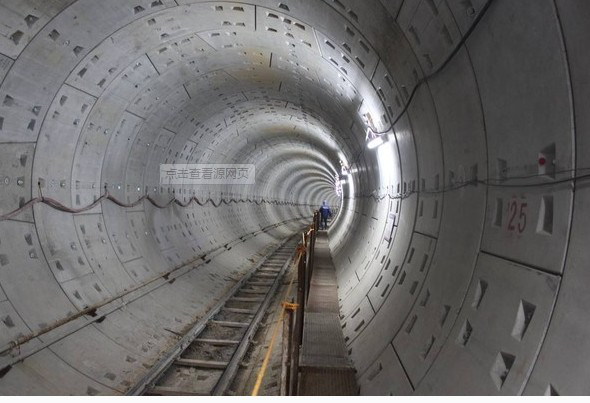

火車、地鐵隧道，相對筆直，距離長，隧道深

成功案例：

方案設計公司簡介

廣州都聯信息科技有限公司，是一家專業為工廠、酒店、別墅、會所、酒吧等社會場所解決手機信號差、手機語音通訊故障的專業機構，服務廣東省內地區（廣州、深圳、江門、中山、珠海、東莞、惠州、梅州）。

公司以專業的定制服務，為千萬客戶提供完美的解決方案，對展館、銷售大廳、地下停車場等大型覆蓋工程有完整的覆蓋方案。

中國城市化的發展帶來了中國城市翻天覆地的變化，同時也導致了大面積的信號盲區。在運營商覆蓋計劃的同時，本公司是一支實現城市快速覆蓋手機信號的備用軍，是廣州市手機信號工程行業的權威機構。

【主要業務】

★ 別墅高端定制服務

★ 酒店、地下室大面積覆蓋方案

★ 展廳應急通信（臨時）

★ 長距離隧道覆蓋工程（南方電網地下隧道）

★ 山區小型移動覆蓋（旅游區、水庫）

公司技術骨干介紹：

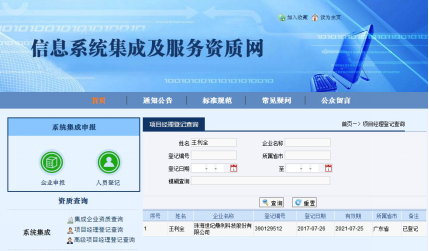

本公司聘請網優技術顧問王利全工程師作為勘察設計人員，是公司有系統集成資質的人員，并通過中國移動廣東分公司的網優資格考試！已登記的從業人員。以下是官方網站查詢結果：

王利全同事現任公司技術總監，對移動網優技術成熟掌握。負責公司的從業人員培訓及設計勘察工作。

信息系統集成及服務項目管理人員從業證

公司的優勢：

入股深圳西麗信諾電子工廠，對產品的品質、發展方向有話事權！

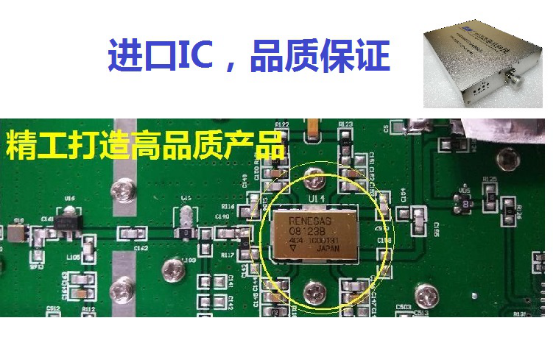

產品品質要求：強制廠部采用日本瑞薩(全球第二大通信芯片生產商）RENESAS芯片組作為手機信號放大器的核心部件，提升品質，做移動互聯網通信設備中的中、高端產品。
