800/900/1800/2100 兆集群 10W 光纖直放站指標書

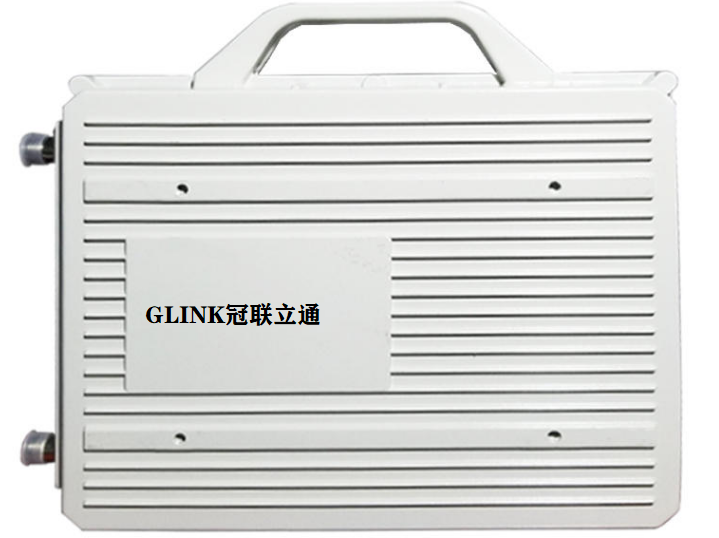

一、HC-G23-RS-5087R 外觀

ALC/AGC 電腦板二、技術參數：

項目 近端機 遠端機

工作波長 發：1550/收：1310mm 發：1310/收：1550mm

工作頻率 上行 806-824MHZ

下行 851-869MHZ

輸入功率范圍 下行 +20---0dBm +20---0dBm

最大增益 上行 +20----20dBm 可調 ≥40dB±2dB（10W)

下行 0dBm ≥40dB±2dB（10W)

最大輸出功率 上行 -10~10dBm ≤20dBm

下行 ≤-10dBm ≥43dBm（20W),37 dBm(5W)

接入數量 ≥4 臺/近端

增益調節范圍 ≥25dB

增益調整步長 連續

帶內波動 ≤2dB/3.84MHZ（峰峰值）

頻率誤差 ≤±0.01ppm（步進值為 200K）

噪聲系數 ≤6dB

輸入輸出駐波比（VSWR） ≤1.5

時延 ≤5μs

自動電平控制（ALC） 當輸入信號電平提高≤10dB 時，輸出功率應保持在最大輸出功

率的 2dB 之內，當輸入信號電平超過 10dB 時，輸出功率應保

持在最大輸出功率的 2dB 之內或關閉

雜散發射 工作頻帶內 FL~F0-600KHZ~FH≤-60dBc/30KHZ（-36dB/3KHZ）

工作頻帶外 9KHZ~1GHZ:≤-36dBm

1GHZ~12.75GHZ:≤-30dBm

互調衰減 工作頻帶內 ≤-50dBc ≤-50dBc

工作頻帶外 9KHZ~1GHZ:≤-36dBm/100khz

1GHZ~12.75GHZ:≤-30dBm/1MHZ

帶外增益 ≥400KHZ ≤50dB

≥600KHZ ≤40dB

≥1MHZ ≤35dB

≥5MHZ ≤25dB

射頻連接方式 N/F,50?

供電方式 近端機：AC220V 或 DC-48V 可選

遠端機：AC220V

外形尺寸 近端機：370*310*80mm(L*W*H),1U 機箱

遠端機：500*400*200,有壁掛,機柜,防水型可選

工作溫度 -25℃~+55℃(—類型 11）

濕度范圍 ≤95%

NTBF ≥50000h

監控（選配） 具備本地監控和遠程監控功能

本地監控：232

遠程監控：（用戶可根據實際情況選擇數傳方式）

以上產品可以提供無線電核準證。
