文件編號：GLINK-2022-13

                                                使用范圍：市場部

 SRF-3BAN-30DWT手機多頻中繼站（別墅專用）

冠聯立通手機4G/5G三網合一中繼站，全屋覆蓋系統方案

移動網優通信事業部

廣州都聯信息科技有限公司

                         目錄

一． 冠聯立通中繼站系統介紹

二． 解決方案

三． 配置清單

別墅4G/5G覆蓋解決方案

一． 冠聯立通4G/5G中繼站系統介紹

冠聯立通4G/5G別墅全屋無線通信中繼站采用ALC、低低噪控制技術，符合運營商（中國移動、聯通、電信）無線電協議規范，具有低功耗、低成本、網絡擴展性好、頻段多樣選擇的特點，旨在為用戶提供便捷、舒適、節能、安全的家居環境。

二． 解決方案

根據功能的不同，別墅大體上可分為信號屏蔽場所（地下室、電梯井）、一般屏蔽場所、公共空間（地面以上的走廊、衛生間）和靠窗的房間三部分。居家環境，沒有手機信號，或者信號不好，存在很大的生活煩惱。通過冠聯立通4G/5G中繼站系統，可以讓盲區、弱區得到信號質量的提升。讓別墅生活更加便利、舒適。

? 地下室

無服務或者信號只有一兩個格數。

進入后手機無法接通，或者聽不清對方語音。

安裝后信號滿格，通話正常。

? 地面走廊、電梯井道

有信號，不是很強，最多2-3格；

能接通電話，偶爾聽不清楚。

安裝后信號滿格，通話正常。

? 靠窗戶房間

有信號，不是很強，基本滿格；

能接通電話，偶爾聽不清楚。

安裝后信號滿格，通話正常。

加裝4G覆蓋點

以上場景和距離基站的距離有關，并非全部一致，距離基站遠的，可能情況更加糟糕。

造成別墅信號不好的原因：

主體結構：鋼筋混凝土，直接造成地下室信號弱、沒信號。

外墻裝修材料：雙層玻璃窗隔音隔熱效果好，但是同時也隔信號。把手機基站信號反射到戶外后，剩余穿透的信號不足于滿足戶內的手機通信需求（不滿格）。

室內防輻射墻體：一般用于隔墻板（金屬的）導致信號形成屏蔽層，無法穿透進入房間。

?
解決方案分為2個場景：

v 裝修中：

天花板內暗裝吸頂天線

該階段是解決信號問題的黃金時期，由于裝修中，可以方便地布線、安裝設備。（未封天花板之前可以做到隱蔽式全屋全網覆蓋）

v 裝修完成了：

為了解決信號問題而大拆裝修，99%業主覺得不可取，有2個方案可以選擇，但是都做不到全屋全網覆蓋。

1. 有電梯的別墅

可以通過電梯井道從樓頂拉線下來，安裝每層樓安裝一個覆蓋點在電梯廳，能部分改善三網手機信號。（覆蓋點直線無遮擋10米內信號滿格）

吸頂天線 SRF-3BAN-30DWT手機多頻中繼站

2. 沒電梯的別墅

只能嘗試使用PBS4108一體化皮基站，插網線就可以用中國移動4G打電話了，有網線的地方就可以有4G網絡。（網絡20M寬帶以上，MTU 為 1500）安裝方法與路由器類似。

PBS4108一體化皮基站

三． 系統拓補圖/配置清單

常規四層別墅4G覆蓋分布圖（全屋三網覆蓋）

設備清單

以每層120平方米的別墅為例，四層建筑，含1層地下室，總共8個覆蓋點可以實現基本覆蓋（暗裝）；但是如果天線明裝，可以實現全覆蓋。

? 暗裝：

安裝與天花板內部，石膏板或者木板位置，穿透性好的隔板，一個60平方米的空間安裝一個覆蓋點。

? 明裝：

安裝與天花板外部，一個4G覆蓋點可以覆蓋10米范圍。

四． 安裝要求

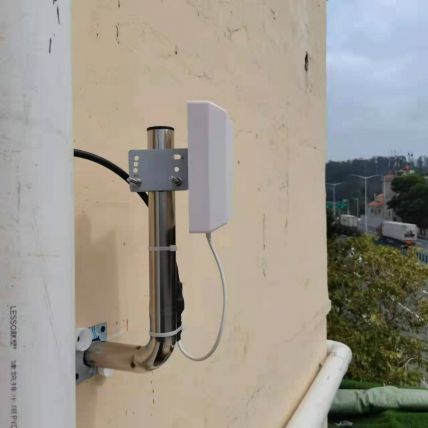

n 天線位于信號強的地方，一般安裝于樓頂。

n 主機需要220V AC供電，主機可以放置于設備間，也可以放置于天花板檢修口處。

n 覆蓋點盡量明裝，覆蓋效果好。如遇到豪裝堅決不讓露出來，可以放置于天花板內薄弱位置，信號阻隔度小的裝修材質。

n 通信線纜的距離不要過長，減少損耗，不要過度彎曲，造成信號衰減度大。

n 主機選型之前咨詢工程師，下載測試軟件，定制多頻主機。廠家需要有無線電核準證資質，避免干擾大造成無線電違法。

無線電資質證書

詳細方案咨詢熱線：13763358557李工
