關于電力管廊4G公網無線通信覆蓋的整改建議

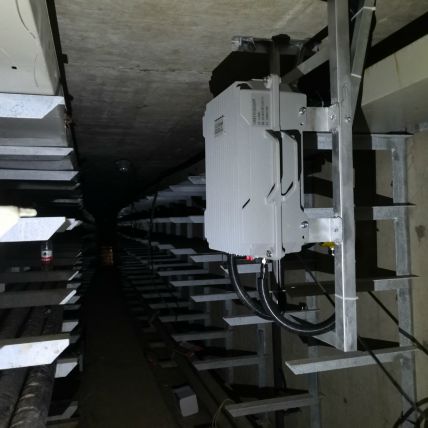

針對目前電纜隧道內公網無線通信系統的一臺主機配套1200米7/8天饋系統，中間50米一個耦合器，以此來安裝定向天線，原設計方案采用光纖直放站系統。依照現在的4G頻率，LTE1800Mhz信號來計算，系統只能覆蓋單向400米距離，雙向800米，再計算耦合器的耦合度及插損，雙向600米比較合理。

原系統可能是之前的800MHZ-900MHZ的2G時代設計。布列GSM900MHz的通信系統，可以覆蓋1200米的長度，但是只能是移動+聯通2G使用的頻率。隨著科技進步，聯通900mhz的2G已經退網。三網4G集中頻率在LTE1800MHz；頻率的升高，不利于信號在線路傳輸。

目前工程實施階段，基站通信已經向多頻段、高頻段的發展方向，用戶需求也從單一的手機通話功能轉變?yōu)橥ㄔ?上網功能，無線信號技術也需要具備三網通功能（移動、聯通、電信）。

原900MHz的系統已經不能滿足現在的技術需求、業務需求，所以通信系統方案改為L(zhǎng)TE1800MHz光纖直放站系統。（中繼信號的頻率越高，線損越大）

受限于同軸線纜的線路損耗（高頻LTE1800MHz）。每100米的損耗為5.6dB;600米后，33.6dB的損耗讓一臺20W的主機功率消耗殆盡，更不用說接耦合器負載天線了。

單臺遠端機系統無法滿足1200米覆蓋。建議增加一倍的主設備，或者利用漏纜方案。

漏纜方案：漏纜系統不用安裝天線，通過漏纜組件的泄露射頻信號覆蓋，施工簡單，均勻地分布于隧道。造價更低，由于系統結構簡單，器件少，接頭少，更加穩定，廣泛應用于煤礦、水利的地下管道通信。

天饋系統與漏纜系統的對比：

資料：7/8線損：
